PVC线管自动化包装流水线：

一、产品介绍：适用于PPR管材20、25、32不同型号管材的生产的全自动化包装，一条包装流水线可同时配套配套多条挤出线，采用电脑程序、PLC控制结合，通过电脑进行自动设置，根据要求可对每台挤出机生产的管子进行规格、数量设置，进行小袋大袋的包装。

二、包装流程说明：实现自动计数接料暂存翻料、够一包数量开始放料、到下输送线输送，进行整顿，把整顿好的整捆管子进行自动小袋包装（塑料膜袋），包装好的小袋到自动机械分类体系处，进行抓取放入暂存料仓，够了相对应型号的管子小包数量，料仓自动放料，由下面输送线输送到后面、进行自动打捆放合格证、根据设定进行3道打捆，把打捆好的管子到自动检重处，进行称重检验，不合证产品剔除到一侧，合格产品进行全自动小袋装大袋，由全自动套大袋（编织袋）、完成，进行编织袋包装，包装好大袋后，由自动机械手码垛机根据前面给的旌旗灯号，把相对应的挤出机生产的管子型号放入对应的料车进行自动码垛，码满垛的料车，由人工拉走，整个一带多条线的全自动包装流水线的流程完成。

PVC线管自动包装流水线的工控体系：能对每条生产线生产的产品品种、规格、包装数量、班次等相干信息进行设置，自动数据采集生成条形码等功能。此条流水线能够8条一出一生产线削减20左右，可以削减劳动强度，节省成本。

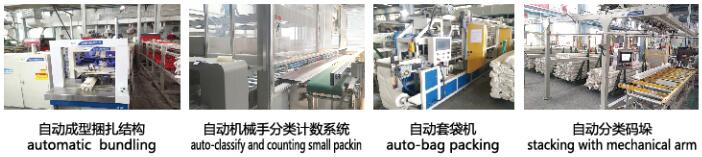

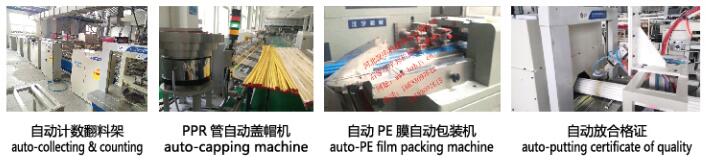

三、PVC线管自动化包装流水线：流程说明： 实现自动计数接料暂存翻料、输送、自动机械手整顿，自动小袋包装（塑料膜袋）、自动机械分类暂存、自动打捆放合格证、全自动套大袋（编织袋）、自动机械码垛等功能--自动及时打印规格、型号、直径、班组自动打捆、批次等可追溯功能。

四、技术参数：

机器型号     YB-GBZX-01R

1、适用管材：20、25、32、PPR管

2、小袋包装机：速度：30米/分

3、自动套袋包装机：2包/分

4、自动码垛机：可分类码垛

5、机　　架 ： SS41（A3钢喷塑处理） 轴 S45C轴承钢

6、滚　　筒 ： 双端镶轴承滚筒（镀锌）

7、机　　罩：  SS41（A3钢喷塑处理）

8、导 向 板  ： SS41（A3钢喷塑处理

9、动 力 电      AC，3相，380V，15KW 50HZ

10、空气消费      500NL/MIN（空气使用量：5-6kg/cm2）

11、适用于一出一、一出二PPR管材自动挤出机

五、电气配置：

1、整线PLC采用日本三菱品牌（单机以标准配置为准）

2、触摸屏采用台湾台达品牌（单机以标准配置为准）

3、低压电器以施耐德为主

4、传感为欧姆龙品牌

5、气动原件：亚德克

6、配管线：全线设线槽，动力、控制分开，出线槽以软管珍爱

7、配线：配线均标明线号，线端使用端子压接

8、设备做往复活动的电缆线使用移动性线缆及CABE CHAIN
